Tubo del telaio per moto in acciaio inossidabile

Shuangsen opera come produttore di spicco e fornitore globale certificato di soluzioni di tubi per telai per motocicli in acciaio inossidabile di alta qualità progettate per strutture strutturali critiche per la sicurezza. Utilizzando una struttura di 20.000 metri quadrati con 133 linee di assemblaggio industriali, la fabbrica garantisce l'integrità strutturale attraverso avanzati sistemi di schermatura interamente ad azoto e ricottura di idrogeno puro. I prodotti mostrano una capacità di formatura a freddo superiore con un tasso di espansione superiore al 30% e un limite di trazione superiore a 690 MPa, eliminando i rischi di frattura durante piegature o deformazioni aggressive. Supportato dalle principali certificazioni di gestione della qualità, tra cui ISO9001, ISO14001 e ISO45001, questo marchio fornisce componenti strutturali altamente stabili con resistenza alla corrosione verificata fino a un punto di riferimento in nebbia salina di 1000 ore.

Prestazioni meccaniche e limiti di integrità strutturale

I componenti del telaio e i gruppi del telaio critici per la sicurezza richiedono tubi in grado di resistere a vibrazioni continue, ossidazione ad alta temperatura e grave fatica meccanica. Questa linea di prodotti è convalidata attraverso un regime completo di test interni che replica le condizioni operative aggressive del mondo reale, garantendo tassi di scarto ridotti nei processi di fabbricazione a valle.

Metriche di validazione di laboratorio

• Resistenza alla trazione ≥690 MPa:Verificato mediante test universali secondo gli standard ASTM E8 per capacità di carico estremo.
• Tasso di espansione >30%:Garantisce la duttilità superiore richiesta per le operazioni di stampaggio a freddo, svasatura e formatura delle estremità.
• Capacità di appiattimento:Zero scoppi o crepe quando la parete del tubo viene compressa completamente all'altezza specificata.
• Tolleranza alla flessione del mandrino:Può ospitare una piegatura di 180° su un mandrino fisso senza generazione di microfratture.
• Esposizione in nebbia salina per 1000 ore:La matrice metallica esterna rimane completamente esente da corrosione secondo i criteri di prova ASTM B117.

Classificazioni dei gradi dei materiali

La selezione della lega influenza direttamente la tolleranza al calore a lungo termine, la resistenza ambientale e la formabilità strutturale. Sebbene 304 e 316L siano completamente supportati su richiesta con composizioni standard 18-8 e 16-2-2, la matrice di produzione principale gestisce le seguenti soglie di elementi distinti:

Grado	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0,70
409L	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0,75
410	0.04	1.00	1.00	0.045	0.045	10.3–12.5	0.50	—

Limiti di stabilità termica e profili di durezza

Ogni lotto di produzione diTubo del telaio per moto in acciaio inossidabileè trattato per garantire un feedback meccanico uniforme sotto sollecitazioni intense. Le tensioni interne dei cristalli vengono completamente eliminate durante la lavorazione, garantendo un comportamento prevedibile durante le successive manipolazioni della produzione.

Caratteristiche di resistenza termica

Per eliminare i guasti dovuti all'esposizione al calore del motore e ai rapidi cicli termici, le proprietà strutturali della lega sono gestite attraverso rigorosi criteri di trattamento termico. La lavorazione prevede un ciclo di ricottura dedicato in forno a campana mantenuto costantemente a 860°C ±10°C. Ciò consente ai componenti finiti di gestire temperature di servizio intermittenti fino a 815°C e ambienti termici continui che raggiungono i 675°C senza degrado strutturale.

Proprietà meccaniche verificate in batch

• Grado 409:Raggiunge una resistenza alla trazione di 460 MPa, un carico di snervamento di 265 MPa, un allungamento del 32% e una durezza di 140 HV.
• Grado 409L:Raggiunge una resistenza alla trazione di 410 MPa, un carico di snervamento di 235 MPa, un allungamento del 37% e una durezza di 123 HV.
• Grado 410:Raggiunge una resistenza alla trazione di 365 MPa, un carico di snervamento di 195 MPa, un allungamento del 22% e una durezza di 200 HV.

Disponibilità dimensionale e configurazioni geometriche

L'infrastruttura di produzione supporta una matrice spaziale diversificata per adattarsi ai layout tecnici moderni e alle tolleranze strette del telaio. Le configurazioni standard vengono regolarmente mantenute, mentre vengono adattate lunghezze personalizzate comprese tra 3.500 mm e 7.500 mm per eliminare gli sprechi di materiale durante il taglio.

Allineamento del diametro esterno e dello spessore

Il seguente profilo di distribuzione mostra le combinazioni standard di diametro esterno e spessore della parete regolarmente elaborate attraverso le linee di assemblaggio automatizzate:

Gamma DE (mm)	0,5 mm	0,6 mm	0,7 mm	0,8 mm	0,9 mm	1,0 mm	1,2 mm	1,5 mm	2,0 mm	2,5 mm	3,0 mm	4,0 mm
Φ25 e inferiori	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile
Φ25 ~ Φ44,5	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile
Φ44,6 ~ Φ63,5	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile
Φ76,2 ~ Φ101,6	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile
Φ101.6 e superiori	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile	Disponibile

Nota: la lunghezza di produzione standard è 6000 mm. Le capacità industriali complete dell'impianto comprendono uno spettro di diametri esterni da Φ8 mm a Φ273 mm, abbinato a una distribuzione dello spessore della parete che va da 0,40 mm a 3,5 mm.

Classificazioni delle condizioni superficiali e tecnologia di lavorazione

Le condizioni della superficie influiscono profondamente sia sulla prevenzione della corrosione a lungo termine che sull'estetica finale, soprattutto per le applicazioni strutturali esterne altamente visibili. ILTubo del telaio per moto in acciaio inossidabilele gamme sono sottoposte a tracciamento meccanico specializzato per garantire l'uniformità su tutto lo strato esterno.

Standard di lucidatura meccanica

• Finitura superficiale brillante:Utilizza piste di levigatura meccanica con grana da 180# a 400# per fornire un aspetto satinato uniforme alle parti strutturali.
• Finitura della superficie dello specchio:Fornisce una calibrazione speculare ad alta brillantezza con grana da 400# fino a 800# per un'elevata riflettività.

Tutte le procedure di lucidatura vengono eseguite meccanicamente per garantire la stessa profondità di grana e direzione della grana. Non viene utilizzato alcun processo di brillantatura chimica, il che protegge il materiale dall'attacco intergranulare, evita l'incisione dei bordi del grano e preserva le proprietà originali di resistenza alla corrosione della lega durante lo stoccaggio a lungo termine.

Ambienti di applicazione industriale e vantaggi di elaborazione

Grazie alla combinazione di elevati limiti di dilatazione e cordoni di saldatura privi di ombre, ilTubo del telaio per moto in acciaio inossidabilesi adatta facilmente alle procedure aggressive di fabbricazione secondaria. La formattazione specializzata consente la manipolazione strutturale senza preriscaldamento o ricottura intermedia, proteggendo i budget di produzione da costi energetici inutili.

Implementazioni di ingegneria primaria

• Telai di motociclette per carichi pesanti, guide principali strutturali e gruppi di forcelloni posteriori che richiedono una rigorosa uniformità delle pareti.

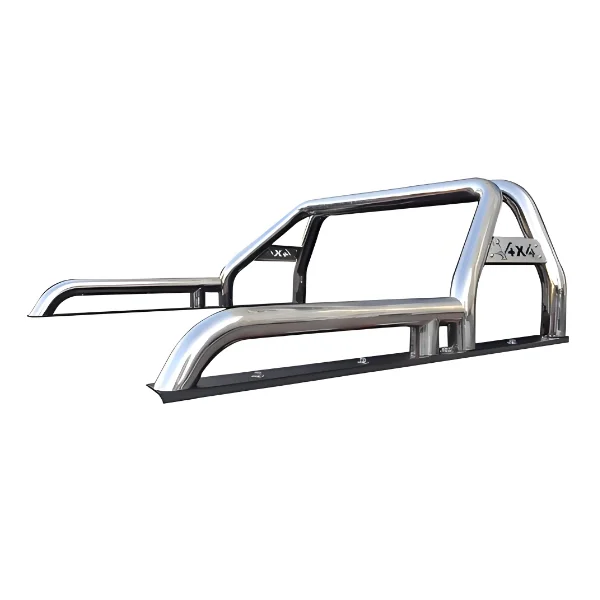

• Roll-bar ad alto impatto, barre protettive del motore e componenti critici del telaio per la sicurezza.

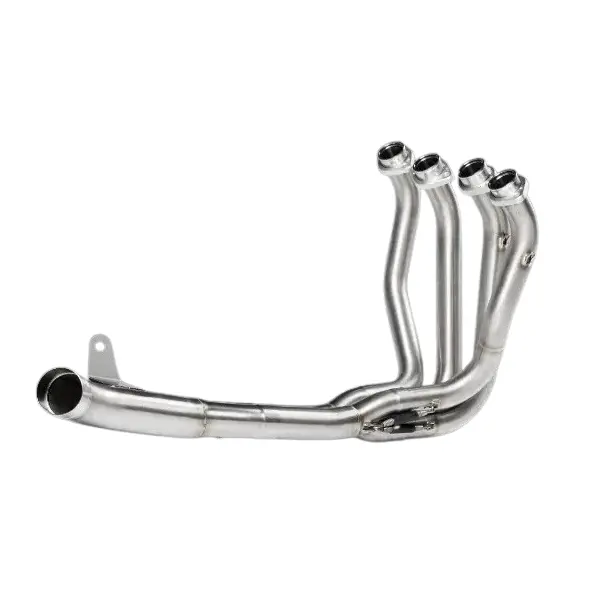

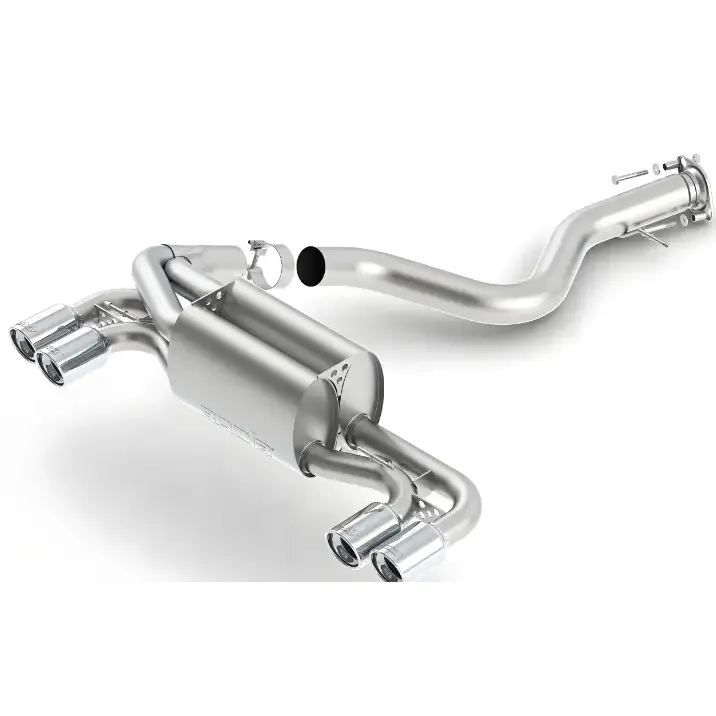

• Sistemi di scarico avanzati, collettori principali, risonatori e terminali di scarico esposti che richiedono resilienza ai cicli termici.
• Cilindri ammortizzatori ad alta pressione e sistemi idraulici che richiedono un foro interno liscio e impeccabile.
• Configurazioni dello stabilizzatore del telaio, barre antirollio e collegamenti delle sospensioni ad alta resistenza.

Standard di controllo qualità e test diagnostici

Per garantire l'assoluta sicurezza operativa sul campo, ogni singolo ciclo di produzione è soggetto a rigorosi protocolli di test distruttivi e non distruttivi in ​​linea con gli standard internazionali ASTM A554, JIS G3446 e GB/T 12770.

Protocolli di verifica obbligatori

• Prova di appiattimento:Comprime il campione a un'altezza prescritta per garantire che il percorso di saldatura resista a una forte compressione senza spaccature o delaminazioni.
• Prova di flessione:Forza una deformazione di 180° su un raggio preciso del mandrino per verificare la duttilità della parete e l'integrità del nucleo.
• Prova di espansione:Inserisce un mandrino conico in profondità nell'imboccatura del tubo per ottenere un'espansione superiore al 30% del diametro esterno originale senza subire rotture strutturali.
• Prove meccaniche:Cattura il carico di snervamento effettivo, le percentuali di allungamento e i limiti di trazione tramite una macchina di prova universale interna.
• Test in nebbia salina:Condotto per 1000 ore secondo i parametri ASTM B117, garantendo una valutazione della superficie di 9/10 o superiore.

Tutte le sequenze di test vengono registrate presso la struttura del laboratorio e possono essere testimoniate direttamente da ispettori di terze parti. La documentazione completa sulla tracciabilità e i rapporti sui test accompagnano ogni spedizione di lotti in uscita.

Perché scegliere noi

• Margine di formabilità superiore:Una capacità di espansione verificata superiore al 30% supera lo standard tipico del settore compreso tra il 20% e il 25%, riducendo drasticamente il tasso di scarto durante le complesse routine di svasatura e piegatura.
• Cuciture di saldatura senza ombre:L'utilizzo di una saldatura protetta interamente da azoto in combinazione con un ambiente di ricottura con idrogeno puro garantisce che il percorso di saldatura non scolorisca, non si solchi o si ossidi durante la lucidatura a grana elevata.
• Garanzia contro la corrosione di 1000 ore:La lucidatura meccanica di fascia alta abbinata al controllo superiore della lega garantisce una resistenza a lungo termine contro l'umidità e gli ambienti contenenti sale.
• Infrastruttura di produzione sostanziale:Gestisce una struttura di 20.000 metri quadrati fondata nel 1999, che ospita 133 linee di assemblaggio industriali saldate complete, supportate da oltre 25 anni di esperienza specializzata.

• Profilo di certificazione globale:Le linee di produzione operano in stretta conformità con gli standard ISO9001 (qualità), ISO14001 (ambientale), ISO45001 (salute sul lavoro) e ISO13485 (dispositivi medici).

Domande frequenti

Cosa significa il termine "saldatura senza ombre" per i successivi trattamenti superficiali?

Garantisce che dopo l'applicazione della lucidatura meccanica, il cordone di saldatura non sia visivamente rilevabile. Non sono presenti scanalature superficiali, scolorimenti localizzati e incisioni sui bordi dei grani, garantendo così una finitura liscia e continua su tutta la parte.

Il tubo del telaio della motocicletta in acciaio inossidabile può gestire la saldatura diretta su altri componenti del telaio?

SÌ. Il tubo è completamente compatibile con i metodi di saldatura TIG, MIG e laser industriali standard. Il cordone di saldatura primario schermato con azoto garantisce un'eccellente compatibilità metallurgica con le tecniche di giunzione secondaria.

La certificazione 1000 ore in nebbia salina è testata su metallo grezzo o lucido?

La validazione viene condotta direttamente su campioni lucidati a specchio. Ciò riflette le effettive condizioni superficiali del componente durante il funzionamento, verificando che la finitura meccanica non comprometta lo strato protettivo di ossido.

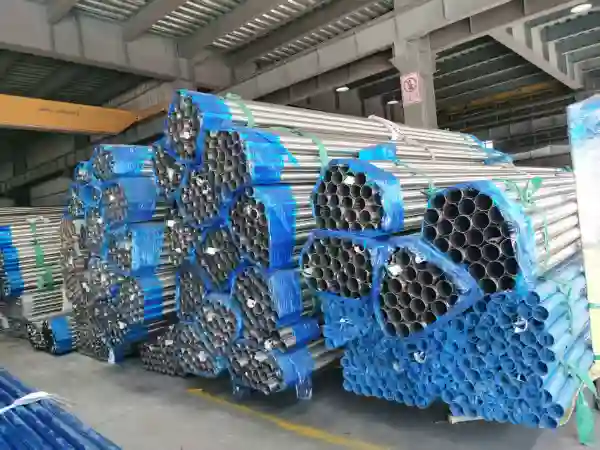

Come vengono imballati i tubi per evitare danni da graffi durante il trasporto?

Ogni singolo pezzo è interfogliato con carta kraft protettiva, imballato insieme con una spessa schiuma PE e avvolto completamente in un film avanzato di barriera contro l'umidità prima di essere fissato in un imballo di legno.

Tutti i parametri di produzione sono tracciabili per garantire la conformità alla qualità?

SÌ. Ogni singola variabile di lavorazione, inclusa la corrente di saldatura specifica, le temperature precise di ricottura in bianco e le velocità di lucidatura meccanica, viene registrata digitalmente e archiviata in modo sicuro per 10 anni per garantire la tracciabilità assoluta.
