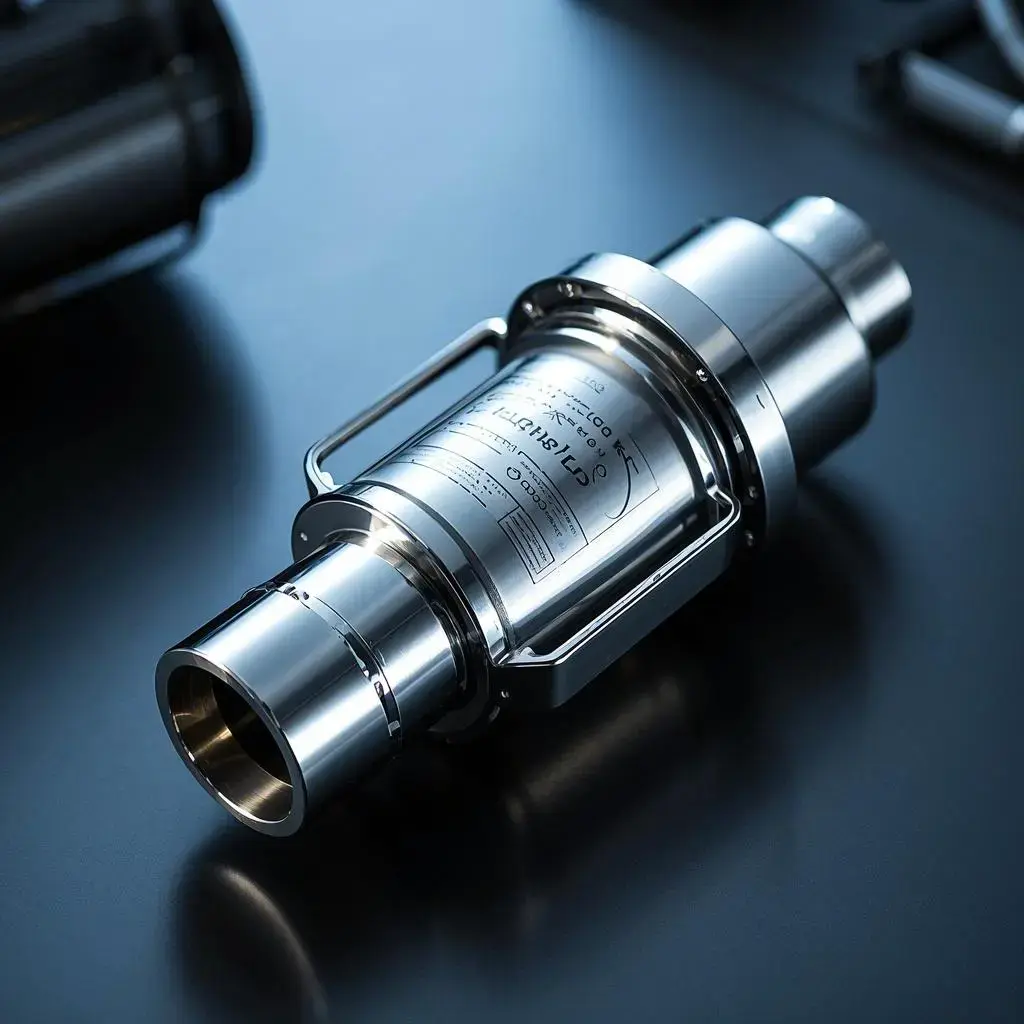

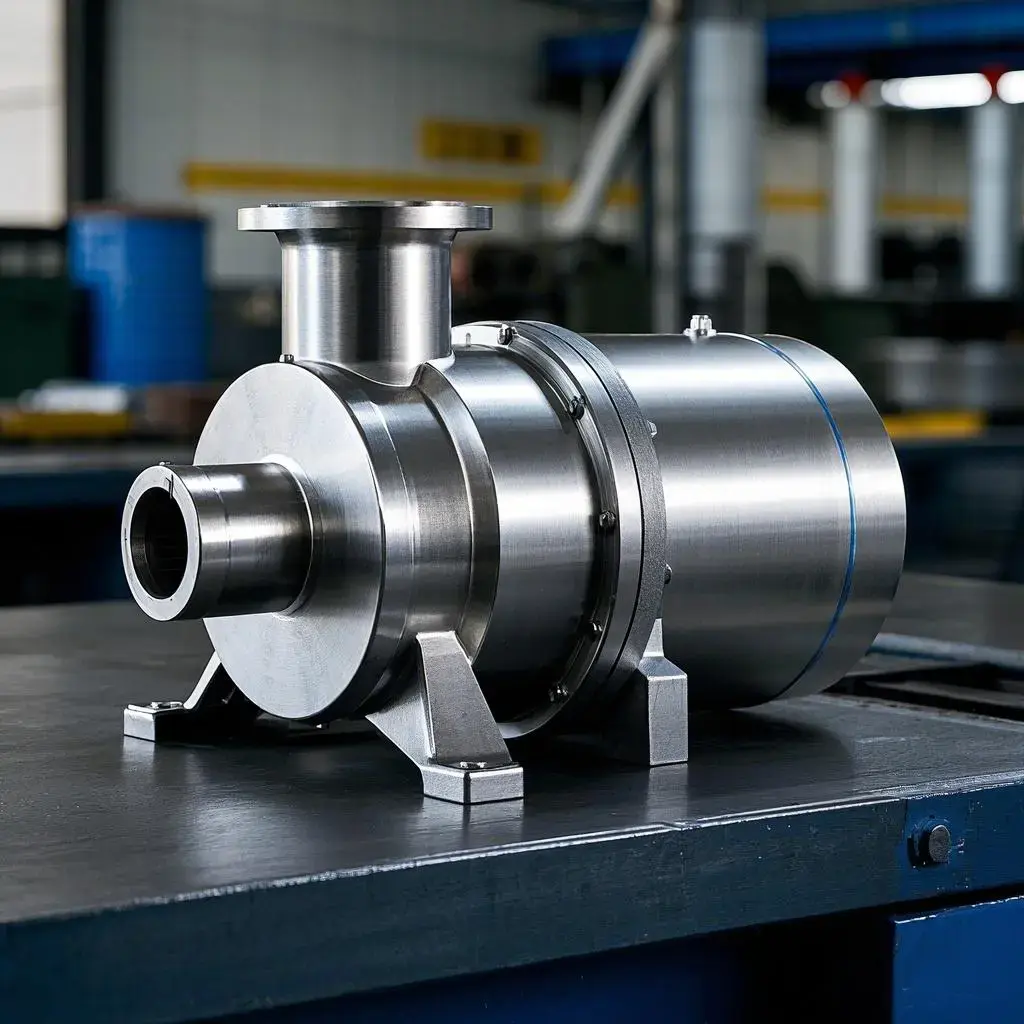

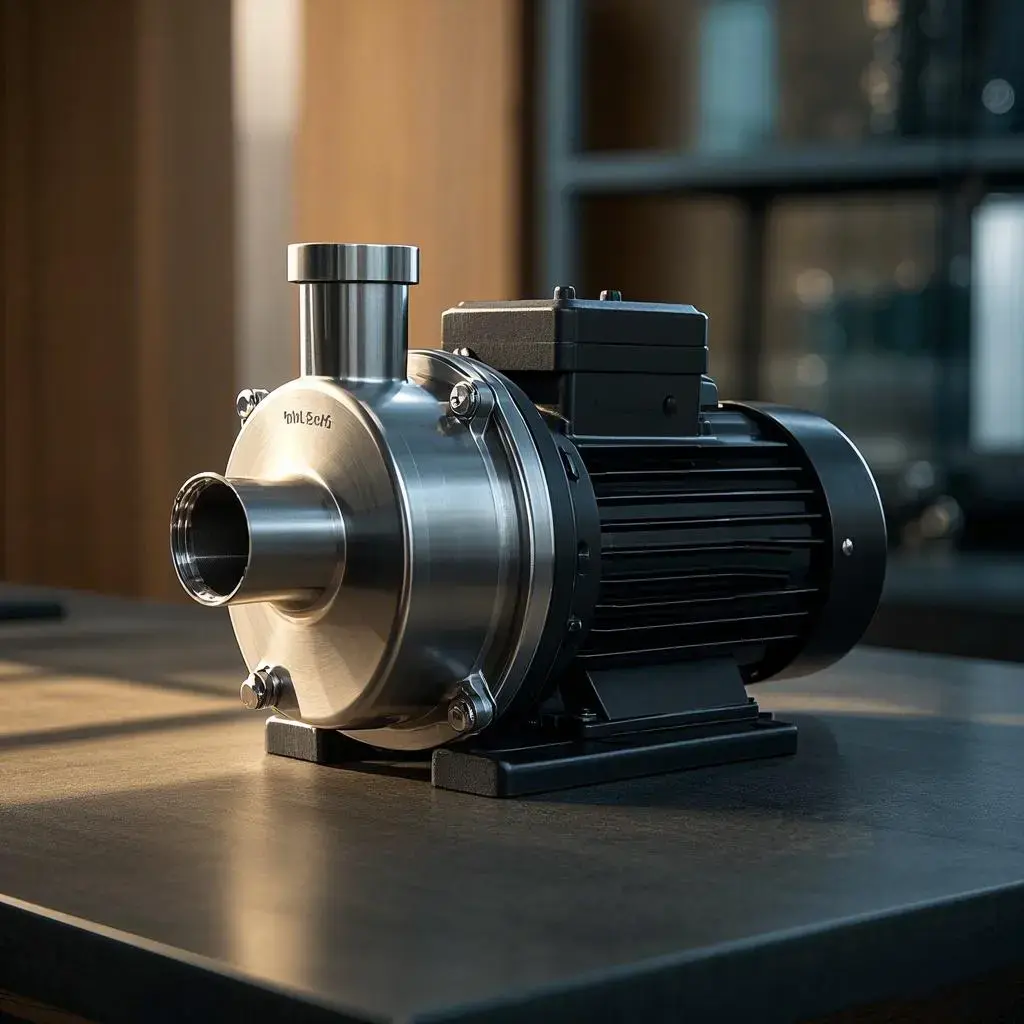

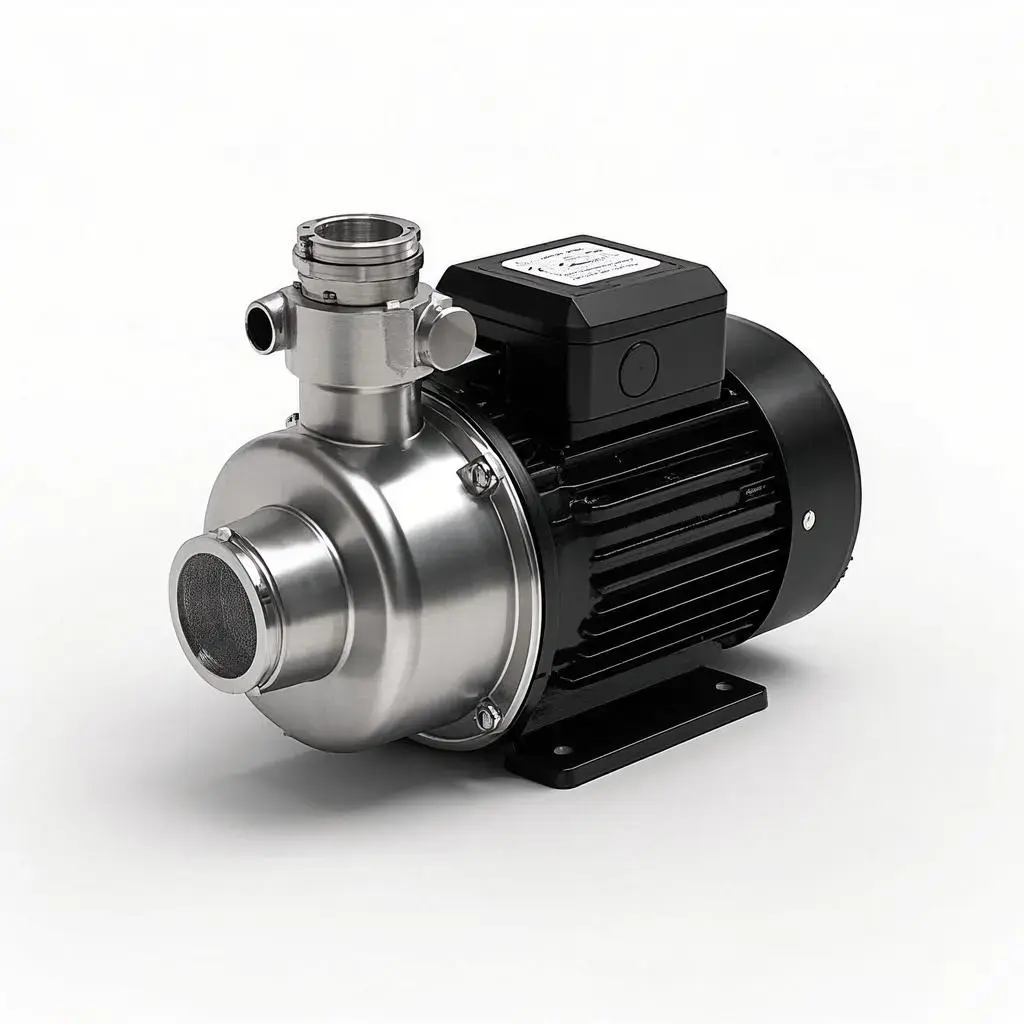

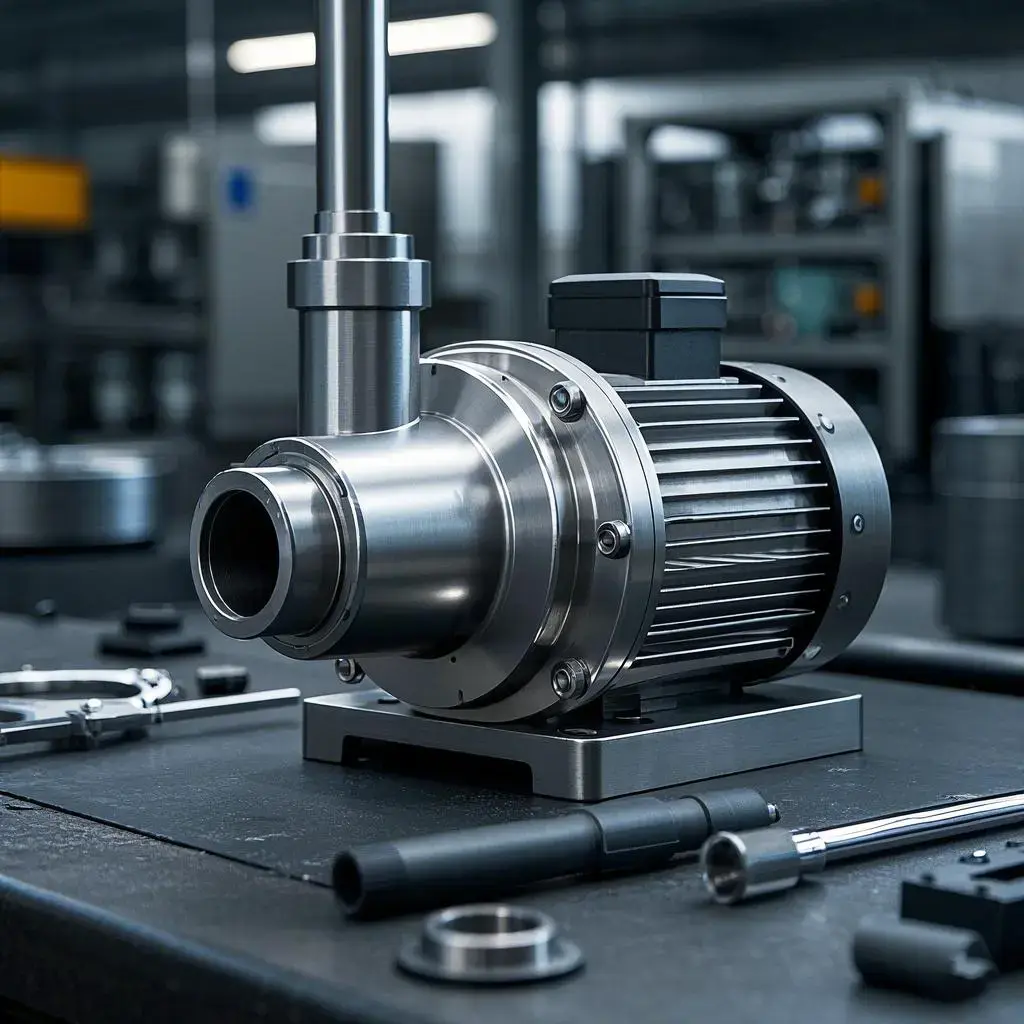

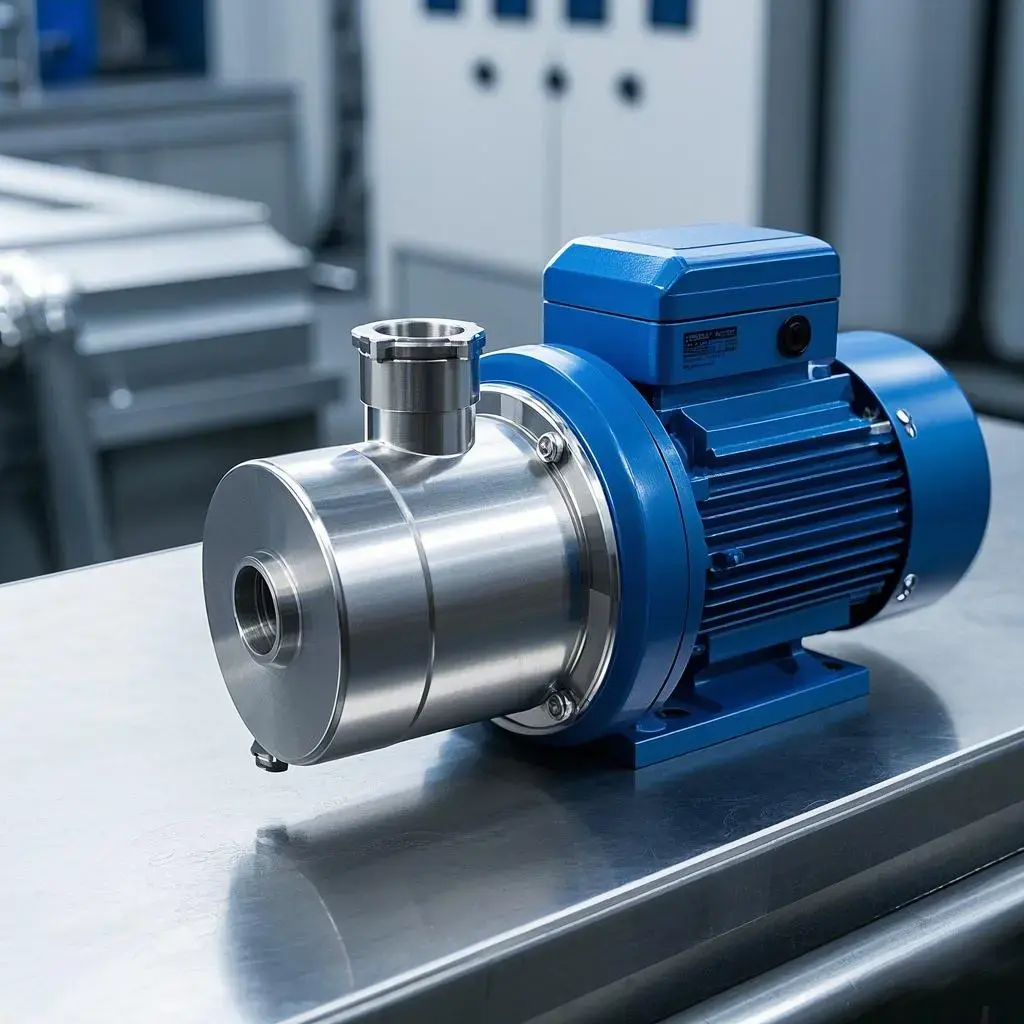

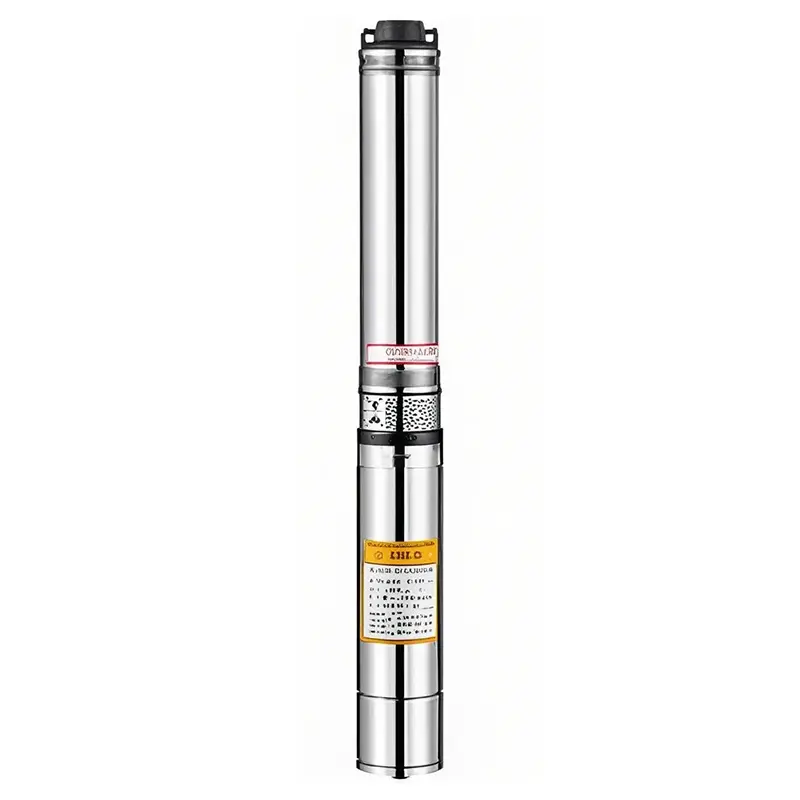

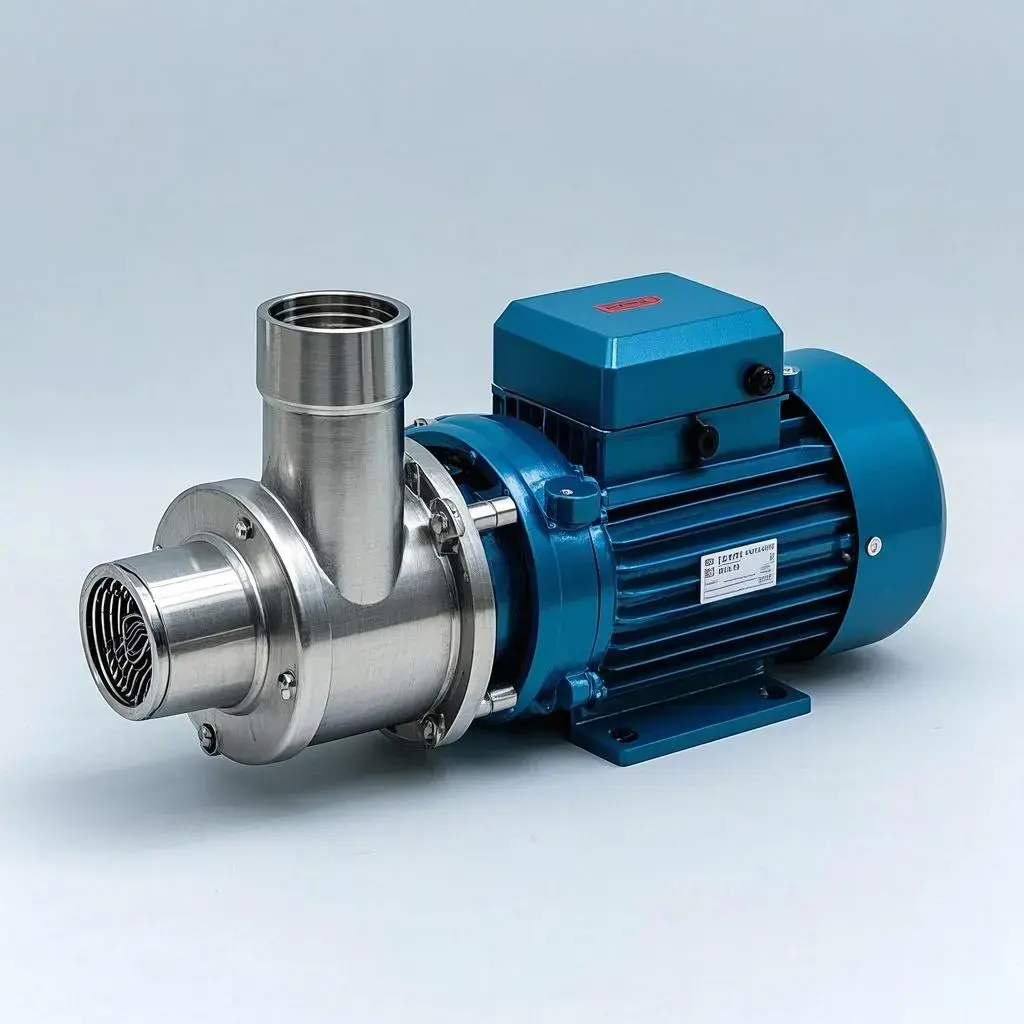

Tubo della pompa dell'acqua

Shuangsen è un produttore autorizzato e fornitore globale specializzato in soluzioni di tubi per pompe dell'acqua per carichi pesanti. Costruita con saldatura completamente protetta dall'azoto e protezione dalla ricottura con idrogeno puro, questa attrezzatura di precisione mostra un profilo di trazione finale superiore a 690 Mpa e completa immunità alla ruggine durante un test in nebbia salina di 1000 ore.

Proprietà metallurgiche e specifiche dei materiali

Composizione di grado elementare

I sistemi di gestione dei liquidi di precisione dipendono dall'esatto controllo chimico per resistere all'ossidazione e all'assottigliamento delle pareti in condizioni di forte attrito. La matrice seguente descrive in dettaglio le precise linee guida percentuali massime e minime applicate durante i nostri cicli di produzione:

Categoria Leghe	C (%)	Si (%)	Mn (%)	P (%)	S (%)	Cr (%)	Ni (%)	Ti (%)
Digitare 409	≤ 0,08	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10.5 ~ 11.75	≤ 0,5	6 × C ~ 0,70
Tipo 409L	≤ 0,06	≤ 1	≤ 1	≤ 0,015	≤ 0,015	10.5 ~ 11.75	≤ 0,5	10 × C ~ 0,75
Digitare 410	≤ 0,04	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10.3 ~ 12.5	≤ 0,5	—

Limitazioni allo stress meccanico

Per resistere a carichi di shock idraulici improvvisi e vibrazioni meccaniche durante il funzionamento, gli elementi strutturali devono raggiungere parametri di carico certificati. I limiti di stress documentati sono descritti di seguito:

Categoria Leghe	Resistenza alla trazione (MPa)	Punto di snervamento (MPa)	Allungamento (%)	Grado di durezza (HB)
Digitare 409	460	265	32	140
Tipo 409L	410	235	37	123
Digitare 410	365	195	22	200

Matrici dimensionali e criteri di selezione

Per stabilire interfacce di tenuta perfette con le pompe del fluido ad alta pressione, ogni tubo della pompa dell'acqua per carichi pesanti è allineato su scale di sezione trasversale strette. La tabella di distribuzione delle dimensioni elenca le nostre configurazioni complete di pareti strutturali.

Matrice delle taglie standard

Diametro esterno D (mm)	Spessore parete disponibile T (mm)
Φ 25 Sotto	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 25 ~ Φ 44,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 44,6 ~ Φ 63,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 76,2 - Φ 101,6	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 101.6 Verso l'alto	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0

Specifiche tecniche di approvvigionamento

Le configurazioni ingegneristiche devono essere esplicitamente dettagliate durante la fase di prenotazione per garantire la completa compatibilità sul campo. Le metriche della linea di produzione seguono queste precise chiavi operative:

• Nome del prodotto:Classificazione strutturale mirata delle condotte.
• Marchio dell'acciaio inossidabile:Designazione del grado di lega selezionato (201, 304, 316L, 409, 409L, 410).
• Dimensioni e tolleranze:Valori di tolleranza del diametro esterno insieme allo spessore effettivo verificato.
• Quantità ed evasione:Metriche esatte del volume richiesto combinate con linee guida specifiche sulle modalità di imballaggio.
• Livello di finitura superficiale:Parametri di lucidatura levigati (180#-400#) o opzioni esplicite di elevata brillantezza.
• Configurazioni speciali:Eventuali alterazioni geometriche distinte richieste per circuiti liquidi complessi.

Ingegneria di processo e capacità termiche

Schermatura della saldatura e riallineamento dei cristalli

La fabbricazione integra sistemi di saldatura automatizzati con protezione totale dell'azoto, generando un percorso di saldatura rettilineo che non mostra linee d'ombra interne o spazi vuoti di densità. Questa configurazione è abbinata a una sequenza di protezione di ricottura dell'idrogeno puro. Questo metodo di abbinamento si traduce in una configurazione molecolare resistente con limiti di allungamento superiori a 690 Mpa e una capacità di espansione principale superiore al 30%. Questa eccezionale duttilità previene la spaccatura durante i processi di formatura severi.

Categorizzazione della lucidatura della superficie

Le pareti esterne sono sottoposte a una rigorosa lucidatura meccanica per ottimizzare l'efficienza idraulica e ridurre la resistenza all'attrito. Le configurazioni della superficie includono:

• Finitura meccanica brillante:Ottenuto attraverso una fine strutturazione meccanica che varia da 180# a 400#.
• Finitura lucida a specchio:Texture speculare di fascia alta che va da 400# a 800# per la massima levigatezza della superficie.

Limiti di tolleranza termica

Le leghe di base sono progettate per resistere a notevoli variazioni termiche durante la rotazione del fluido ad alta velocità. La soglia della temperatura di servizio elevata intermittente funziona in sicurezza a 815°C, mentre il servizio continuo è sostenuto a 675°C. Le tensioni strutturali interne vengono alleviate attraverso la ricottura in forno a campana condotta a 860°C ± 10°C.

Implementazioni industriali

Le eccellenti capacità di lavorazione di questo tubo specializzato per pompa dell'acqua lo rendono ideale per operazioni di instradamento impegnative. La linea subisce un'ampia espansione della bocca, contrazione meccanica del tubo, manovre complesse delle tubazioni, flessioni strette e sequenze di appiattimento estremo senza mostrare microfessure. Le aree di installazione comuni includono:

• Collettori di distribuzione per pompe dell'acqua per impieghi gravosi e sistemi di aspirazione per la mandata dei fluidi.
• Gruppi idraulici industriali ad alto stress che richiedono un'elevata resistenza alla cavitazione interna.
• Circuiti di trasporto di liquidi corrosivi che richiedono sicurezza documentata delle pareti e durata a lungo termine.

Verifica della qualità e metodi diagnostici

Per eliminare i difetti strutturali prima dell'integrazione sul campo, ispettori tecnici esperti verificano ogni lotto di produzione utilizzando rigorosi metodi distruttivi e non distruttivi:

• Prova di appiattimento:Comprime la parete del tubo per garantire che il percorso di saldatura e l'acciaio principale si flettano uniformemente sotto pressione senza fessurarsi.
• Prova di flessione:Valuta la duttilità strutturale e controlla i cedimenti superficiali attraverso contorni angolari estremi.
• Prova di espansione:Include test di espansione e contrazione della bocca per garantire che il corpo del tubo possa sopportare un allungamento superiore al 30% senza spaccature strutturali.
• Prova delle proprietà meccaniche:Misura il carico di snervamento assoluto, i limiti massimi di allungamento superiori a 690 Mpa e le prestazioni di durezza rispetto alle linee guida internazionali.

Perché scegliere noi

• Test in nebbia salina di 1000 ore:L'esterno in metallo trattato resiste a un test continuo di 1000 ore in nebbia salina con assolutamente zero segni di ruggine o vaiolatura superficiale.
• Prestazioni a scoppio zero:La saldatura avanzata con protezione a gas crea una giunzione resistente che consente al prodotto di subire l'espansione e il restringimento dei tubi e percorsi di piegatura complessi senza scoppiare.
• Infrastruttura di produzione su larga scala:Gestisce una struttura di 20.000 metri quadrati inaugurata nel 1999, che ospita 133 linee di assemblaggio industriali saldate complete, supportate da oltre 25 anni di esperienza metallurgica.
• Autorizzazione normativa internazionale:Le linee di produzione sono pienamente conformi ai sistemi di gestione della qualità ISO9001, ambientale ISO14001, salute sul lavoro ISO45001 e sistemi di gestione della qualità dei dispositivi medici ISO13485.

Domande frequenti

Quale tecnologia impedisce la perdita o la rottura della linea di saldatura sotto la pressione idraulica?

Le eccezionali prestazioni del giunto risultano dalla saldatura con protezione totale dell'azoto combinata con la ricottura dell'idrogeno puro. Questo elimina i punti deboli strutturali e le tensioni interne, creando una matrice metallica uniforme con un tasso di espansione superiore al 30% e un profilo dei limiti di trazione superiore a 690 Mpa.

Perché per questi tubi del fluido viene utilizzata la ricottura in forno a campana?

La lavorazione della lega mediante ricottura in forno a campana esattamente a 860°C ± 10°C ricalibra la matrice cristallina del metallo. Ciò consente ai componenti di mantenere un'elevata integrità strutturale durante l'esposizione continua fino a 675°C e carichi termici intermittenti fino a 815°C.

Come viene monitorata l'esatta qualità della finitura prima della spedizione?

La qualità della superficie viene controllata utilizzando metodi di prova specializzati, inclusi test dettagliati di espansione e contrazione della bocca insieme a parametri di rugosità standard. Ciò garantisce che, sia che una linea richieda una finitura lucida 180#-400# o una superficie a specchio 400#-800#, il profilo sia completamente uniforme e privo di tracce.

Integrazione strategica e standard di marca

L'installazione di un tubo specializzato per pompe dell'acqua all'interno di linee di fluidi industriali pesanti richiede un'assoluta precisione dimensionale e strutturale. Dalla selezione di lotti di acciaio grezzo di prima qualità al monitoraggio preciso dei parametri del diametro esterno da Φ 25 fino a Φ 101,6 in su, i nostri processi di produzione sono ottimizzati per eliminare i guasti dei componenti sotto elevata sollecitazione idraulica. Investendo continuamente nella ricerca avanzata e aggiornando le nostre attrezzature di assemblaggio automatizzato, la nostra fabbrica fornisce componenti strutturali affidabili ai mercati industriali globali, mantenendo la reputazione indipendente e gli elevati standard di eccellenza del marchio globale Shuangsen.
